HJ5436A-VI-BD是一款高性能GPS北斗同步時鐘參考源,內置低相位噪聲、低頻率漂移高穩定度的恒溫晶振OCXO和高精度授時型GPS北斗接收機,采用大規模集成電路和獨特的GPS北斗頻率測控技術，產生并發送精確穩定的頻率（10MHz）、脈沖（1PPS）和時間（TOD）信號，適用于CMMB、DTMB、DAB、DVB、FM調頻廣播網等系統單頻網建設，可以為數字電視廣播領域單頻網網絡設備提供高精度的時間和頻率參考信號。
HJ5436A-VI-BD GPS北斗時鐘參考源的1pps時間信息是GPS北斗馴服晶振輸出10MHz信號經過10,000,000次分頻后得到1pps信號，是UTC時間基準的“復現”，同時正弦波信號相位嚴格同步于時鐘頻率信號，不受GPS北斗秒脈沖短時間隨機跳變帶來的影響，這種特性特別適合于數字視頻廣播、CDMA等要求苛刻的領域。
HJ5436A-VI GPS北斗時鐘參考源具有智能學習算法，在馴服晶振過程中能夠不斷“學習”高穩晶振的漂移等特性，并將這些參數存入板載存儲器中，當GPS北斗出現異常或不可用時，該產品能夠自動切換到保持模式（Holdover mode），利用高效的智能保持算法，繼續提供高可靠性的時間和頻率基準信息輸出，在短時間內保持較高的精度。
特點:
GPS北斗衛星冗余功能
1PPS信號與10MHz信號相位一致
高效的智能保持算法
高準確度，24小時平均值優于1 x10-12
液晶和指示燈智能顯示

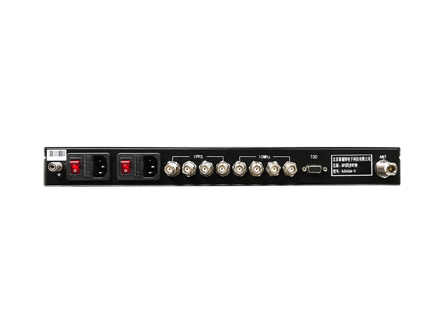

6路10MHz和6路1PPS信號輸出
高性能工業級元器件，穩定可靠，MTBF>80000小時
典型應用:
CMMB移動多媒體單頻網系統
DTMB地面數字電視單頻網系統
DAB、DVB單頻網系統
調頻同步廣播
其它單頻網系統
技術參數：
| 輸出信號: | 10MHz 6 路，BNC，標準正弦波，幅度 12±1dBm，50Ω 準確度： <1E-12（GPS 北斗鎖定， 小時平均值）24 <5E-10（GPS 北斗斷開，保持 24 小時后） 穩定度： 100ms <5E-11 1s<5E-12 10s <1E-11 相位噪聲： 1 Hz-80 dBc/Hz 10 Hz-120 dBc/Hz 100 Hz-135 dBc/Hz 1 kHz-140 dBc/Hz 10 kHz-150 dBc/Hz 1PPS 6 路，BNC，TTL 電平，方波，50Ω 極性：正脈沖 授時精度：<30ns(RMS) 上升沿時間：<10ns 脈沖寬度：500ms 保持精度： 8μs (GPS 北斗斷開 4 小時) 44μs（GPS 北斗斷開 24 小時） 監控接口 3 路 2 路，DB-9 Female，RS232 電平，9600-N-8-1， CMMB TOD：8 位 BCD 碼，滿足 CMMB 標準 1 路 MON： DB-9 Female，RS232 電平， 9600-N-8-1，衛星及系統狀態信息 |
| 授時型GPS接收機: | 頻率：GPS L1；BD2 B1 系統模式：（可設置） 單北斗定位模式 單 GPS 定位模式 GPS 北斗混合定位模式 通道：32 通道 ***定位時間： 冷啟動：<35s；熱啟動<1s，重捕獲<1s 授時精度優于<30ns(RMS) 定位精度：3m（RMS） 速度精度：0.1m/s |
| GPS 北斗二合一天線: | GPS L1：1570-1580MHz BD2 B1：1556-1566 MHz 極化方式：右旋圓極化 噪聲系數：≤1.5dB 供電：4-6V Dc 增益：38 dBi 匹配阻抗：50 Ohm 天線罩材料：白色 ABA 尺寸：&114 X 116 接頭：NK |
| OCXO日老化率: | 日老化率優于 5E-10 |
| 顯示: | 指示燈：電源、GPS、鎖定、1PPS 液晶屏顯示年月日時分秒和系統工作狀態 |
| 物理及環境參數: | 尺寸： 標準19英寸1U機箱 447×44.5×300mm 重量： <5Kg 電源： 1路 AC 220V±20%，47Hz-63Hz 工作溫度：-10℃～+50℃（室內主機） -40℃～+75℃（室外天線） 存貯溫度：-45℃～+85℃ 濕度： 95％無冷凝 功耗： <20W |
配置清單：
HJ5436A-VI-BD 主機 1 臺
30 米電纜 GPS 北斗天線 1 根
安裝支架 1套
1米串口線 1根
1米電源線 1根
中文說明書 1本
包裝紙箱 1個
合格證 與保修卡1份
